| Photo | Mfr. Part # | Availability | Quantity | Datasheet | Package/Case | Series | Packaging | Part Status | Capacitance | Tolerance | ESR (Equivalent Series Resistance) | Lifetime @ Temp. | Operating Temperature | Surface Mount Land Size | Polarization | Ratings | Voltage - Rated | Part Applications | Ripple Current @ Low Frequency | Height - Seated (Max) | Ripple Current @ High Frequency | Mounting Style | Size / Dimension | Impedance | Lead Spacing |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
UPX1V101MPD1TDCAP ALUM 100UF 20% 35V RADIAL TH Nichicon |
3,204 |
|
Datasheet |
UPX | Cut Tape (CT) | Obsolete | 100 µF | ±20% | - | 20000 Hrs @ 105°C | -55°C ~ 105°C | - | Polar | - | 35 V | General Purpose | 504 mA @ 120 Hz | 0.846" (21.50mm) | 672 mA @ 100 kHz | Through Hole | 0.394" Dia (10.00mm) | - | 0.197" (5.00mm) | |
|
UPZW6470MHDCAP ALUM 47UF 20% 420V RADIAL TH Nichicon |
3,122 |
|
Datasheet |
UPZ | Bulk | Active | 47 µF | ±20% | - | 2000 Hrs @ 105°C | -25°C ~ 105°C | - | - | - | 420 V | General Purpose | 360 mA @ 120 Hz | 1.476" (37.50mm) | - | Through Hole | 0.492" Dia (12.50mm) | - | 0.197" (5.00mm) | |
|
|
UCYW6470MHDCAP ALUM 47UF 20% 420V RADIAL TH Nichicon |
3,215 |
|
Datasheet |
UCY | Bulk | Active | 47 µF | ±20% | - | 12000 Hrs @ 105°C | -40°C ~ 105°C | - | Polar | AEC-Q200 | 420 V | General Purpose | 505 mA @ 120 Hz | 1.457" (37.00mm) | 1.01 A @ 100 kHz | Through Hole | 0.492" Dia (12.50mm) | - | 0.197" (5.00mm) | |
|
UPJ1E332MHD1AACAP ALUM 25V POLAR Nichicon |
3,180 |
|
- |
UPJ | Bulk | Active | 3.3 mF | ±20% | - | 5000 Hrs @ 105°C | -55°C ~ 105°C | - | Polar | - | 25 V | General Purpose | 2.41 A @ 120 Hz | 1.457" (37.00mm) | 2.68 A @ 10 kHz | Through Hole | 0.630" Dia (16.00mm) | 25 mOhms | 0.295" (7.50mm) | |
|
UPJ1E332MHD1CACAP ALUM 25V POLAR Nichicon |
4,254 |
|
- |
UPJ | Cut Tape (CT) | Active | 3.3 mF | ±20% | - | 5000 Hrs @ 105°C | -55°C ~ 105°C | - | Polar | - | 25 V | General Purpose | 2.41 A @ 120 Hz | 1.457" (37.00mm) | 2.68 A @ 10 kHz | Through Hole | 0.630" Dia (16.00mm) | 25 mOhms | 0.295" (7.50mm) | |
|
|
UPJ1E332MHDCAP ALUM 3300UF 20% 25V RADIAL Nichicon |
3,728 |
|
Datasheet |
UPJ | Bulk | Not For New Designs | 3300 µF | ±20% | - | 5000 Hrs @ 105°C | -55°C ~ 105°C | - | Polar | - | 25 V | General Purpose | 2.41 A @ 120 Hz | 1.457" (37.00mm) | 2.68 A @ 10 kHz | Through Hole | 0.630" Dia (16.00mm) | 25 mOhms | 0.295" (7.50mm) | |
|
|
UHE1C562MHDCAP ALUM 5600UF 20% 16V RADIAL Nichicon |
2,857 |
|
Datasheet |
UHE | Bulk | Active | 5600 µF | ±20% | - | 10000 Hrs @ 105°C | -40°C ~ 105°C | - | Polar | - | 16 V | General Purpose | 2.888 A @ 120 Hz | 1.398" (35.50mm) | 3.61 A @ 100 kHz | Through Hole | 0.630" Dia (16.00mm) | 15 mOhms | 0.295" (7.50mm) | |
|
UCD2A331MNQ1ZDCAP ALUM 330UF 20% 100V SMD Nichicon |
4,165 |
|
Datasheet |
UCD | Tray | Last Time Buy | 330 µF | ±20% | - | 5000 Hrs @ 105°C | -55°C ~ 105°C | 0.752" L x 0.752" W (19.10mm x 19.10mm) | Polar | AEC-Q200 | 100 V | Automotive | 458.5 mA @ 120 Hz | 0.689" (17.50mm) | 917 mA @ 100 kHz | Surface Mount | 0.709" Dia (18.00mm) | - | - | |
|
|
UPJ0J103MHD6CAP ALUM 10000UF 20% 6.3V RADIAL Nichicon |
4,581 |
|
Datasheet |
UPJ | Bulk | Not For New Designs | 10000 µF | ±20% | - | 5000 Hrs @ 105°C | -55°C ~ 105°C | - | Polar | - | 6.3 V | General Purpose | 2.24 A @ 120 Hz | 1.299" (33.00mm) | 2.49 A @ 10 kHz | Through Hole | 0.709" Dia (18.00mm) | 28 mOhms | 0.295" (7.50mm) | |
|
|

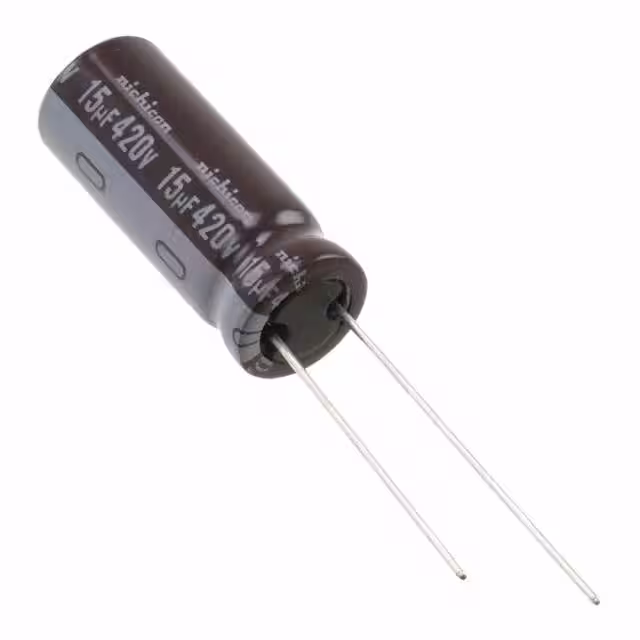

UCYW6150MPDCAP ALUM 15UF 20% 420V RADIAL TH Nichicon |
21 |
|
Datasheet |
UCY | Bulk | Active | 15 µF | ±20% | - | 12000 Hrs @ 105°C | -40°C ~ 105°C | - | Polar | AEC-Q200 | 420 V | General Purpose | 185 mA @ 120 Hz | 1.043" (26.50mm) | 370 mA @ 100 kHz | Through Hole | 0.394" Dia (10.00mm) | - | 0.197" (5.00mm) |
