| Photo | Mfr. Part # | Availability | Quantity | Datasheet | Package/Case | Series | Packaging | Part Status | Capacitance | Tolerance | ESR (Equivalent Series Resistance) | Lifetime @ Temp. | Operating Temperature | Surface Mount Land Size | Polarization | Ratings | Voltage - Rated | Part Applications | Ripple Current @ Low Frequency | Height - Seated (Max) | Ripple Current @ High Frequency | Mounting Style | Size / Dimension | Impedance | Lead Spacing |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
UPW1A682MHDCAP ALUM 6800UF 20% 10V RADIAL Nichicon |
38 |
|
Datasheet |
UPW | Bulk | Not For New Designs | 6800 µF | ±20% | - | 8000 Hrs @ 105°C | -55°C ~ 105°C | - | Polar | AEC-Q200 | 10 V | General Purpose | 2.559 A @ 120 Hz | 1.240" (31.50mm) | 3.01 A @ 100 kHz | Through Hole | 0.630" Dia (16.00mm) | 18 mOhms | 0.295" (7.50mm) | |
|
|

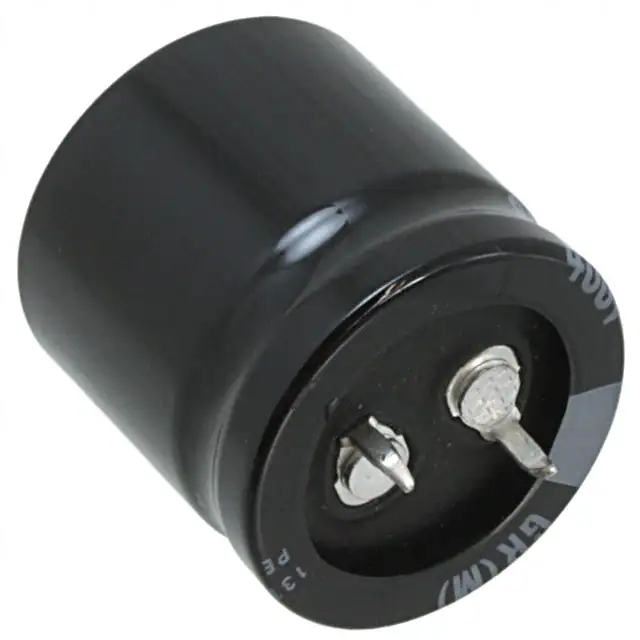

LGR2G151MELB30CAP ALUM 150UF 20% 400V SNAP TH Nichicon |
96 |
|
Datasheet |
LGR | Bulk | Active | 150 µF | ±20% | - | 10000 Hrs @ 105°C | -25°C ~ 105°C | - | Polar | - | 400 V | General Purpose | 820 mA @ 120 Hz | 1.260" (32.00mm) | 1.1726 A @ 50 kHz | Through Hole | 1.181" Dia (30.00mm) | - | 0.394" (10.00mm) | |
|
UBT1H102MHD8CAP ALUM 1000UF 20% 50V RADIAL Nichicon |
49 |
|
Datasheet |
UBT | Bulk | Active | 1000 µF | ±20% | - | 10000 Hrs @ 125°C | -40°C ~ 125°C | - | Polar | - | 50 V | Automotive | 1.628 A @ 120 Hz | 1.319" (33.50mm) | 2.43 A @ 100 kHz | Through Hole | 0.630" Dia (16.00mm) | 31 mOhms | 0.295" (7.50mm) | |
|
UPW1J152MHDCAP ALUM 1500UF 20% 63V RADIAL Nichicon |
86 |
|
Datasheet |
UPW | Bulk | Not For New Designs | 1500 µF | ±20% | - | 8000 Hrs @ 105°C | -55°C ~ 105°C | - | Polar | AEC-Q200 | 63 V | General Purpose | 2.635 A @ 120 Hz | 1.398" (35.50mm) | 3.1 A @ 100 kHz | Through Hole | 0.709" Dia (18.00mm) | 30 mOhms | 0.295" (7.50mm) | |
|
|

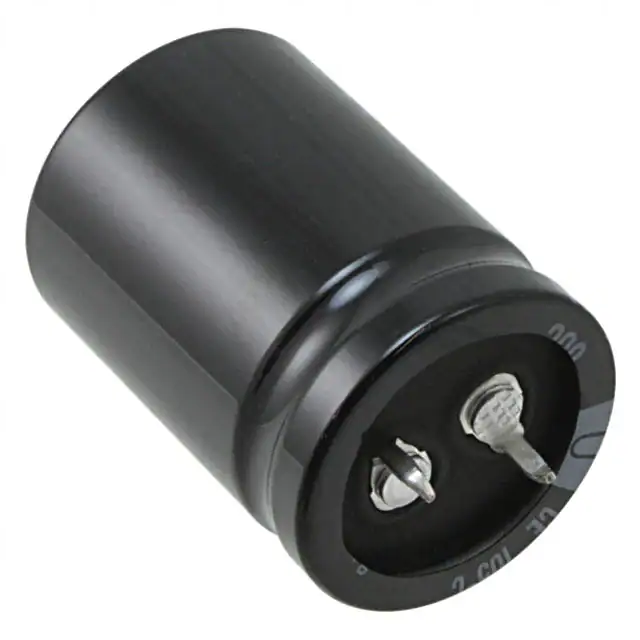

LGR2D561MELA35CAP ALUM 560UF 20% 200V SNAP TH Nichicon |
100 |
|
Datasheet |
LGR | Bulk | Active | 560 µF | ±20% | - | 10000 Hrs @ 105°C | -40°C ~ 105°C | - | Polar | - | 200 V | General Purpose | 1.5 A @ 120 Hz | 1.457" (37.00mm) | 1.8 A @ 50 kHz | Through Hole | 0.984" Dia (25.00mm) | - | 0.394" (10.00mm) | |
|
LGJ2D331MELA20CAP ALUM 330UF 20% 200V SNAP TH Nichicon |
28 |
|
Datasheet |
LGJ | Bulk | Active | 330 µF | ±20% | - | 3000 Hrs @ 105°C | -40°C ~ 105°C | - | Polar | - | 200 V | General Purpose | 960 mA @ 120 Hz | 0.866" (22.00mm) | 1.44 A @ 50 kHz | Through Hole | 0.984" Dia (25.00mm) | - | 0.394" (10.00mm) | |
|
|
UVY1E103MHDCAP ALUM 10000UF 20% 25V RADIAL Nichicon |
62 |
|
Datasheet |
UVY | Bulk | Active | 10000 µF | ±20% | - | 2000 Hrs @ 105°C | -55°C ~ 105°C | - | Polar | - | 25 V | General Purpose | 2 A @ 120 Hz | 1.654" (42.00mm) | 2.3 A @ 10 kHz | Through Hole | 0.709" Dia (18.00mm) | - | 0.295" (7.50mm) | |
|
|
UHW1A103MHDCAP ALUM 10000UF 20% 10V RADIAL Nichicon |
27 |
|
Datasheet |
UHW | Bulk | Active | 10000 µF | ±20% | - | 10000 Hrs @ 105°C | -40°C ~ 105°C | - | Polar | - | 10 V | General Purpose | 3.2 A @ 120 Hz | 1.319" (33.50mm) | 4 A @ 100 kHz | Through Hole | 0.630" Dia (16.00mm) | 11 mOhms | 0.295" (7.50mm) | |
|
|
LGR2E221MELA25CAP ALUM 220UF 20% 250V SNAP TH Nichicon |
50 |
|
Datasheet |
LGR | Bulk | Active | 220 µF | ±20% | - | 10000 Hrs @ 105°C | -40°C ~ 105°C | - | Polar | - | 250 V | General Purpose | 1 A @ 120 Hz | 1.063" (27.00mm) | 1.5 A @ 50 kHz | Through Hole | 0.984" Dia (25.00mm) | - | 0.394" (10.00mm) | |
|

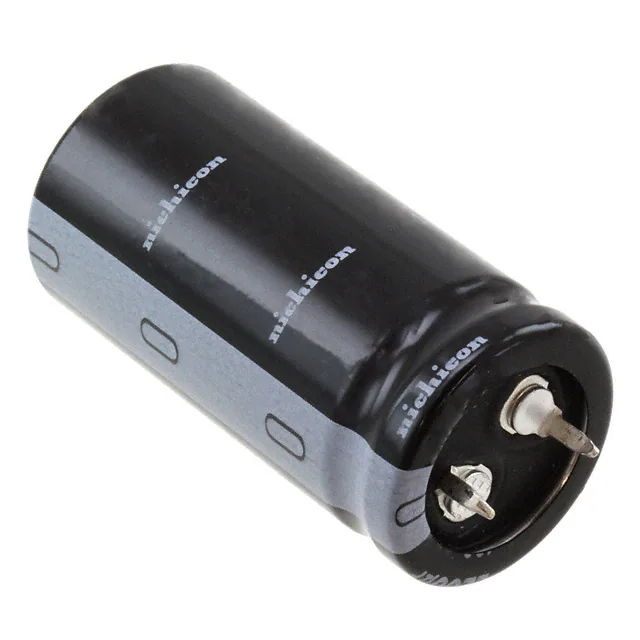

LLS2A222MELZCAP ALUM 2200UF 20% 100V SNAP TH Nichicon |
93 |
|
Datasheet |
LLS | Bulk | Active | 2200 µF | ±20% | - | 3000 Hrs @ 85°C | -40°C ~ 85°C | - | Polar | - | 100 V | General Purpose | 3.15 A @ 120 Hz | 1.850" (47.00mm) | 3.6225 A @ 50 kHz | Through Hole | 0.866" Dia (22.00mm) | - | 0.394" (10.00mm) |
