| Photo | Mfr. Part # | Availability | Quantity | Datasheet | Package/Case | Series | Packaging | Part Status | Capacitance | Tolerance | ESR (Equivalent Series Resistance) | Lifetime @ Temp. | Operating Temperature | Surface Mount Land Size | Polarization | Ratings | Voltage - Rated | Part Applications | Ripple Current @ Low Frequency | Height - Seated (Max) | Ripple Current @ High Frequency | Mounting Style | Size / Dimension | Impedance | Lead Spacing |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|

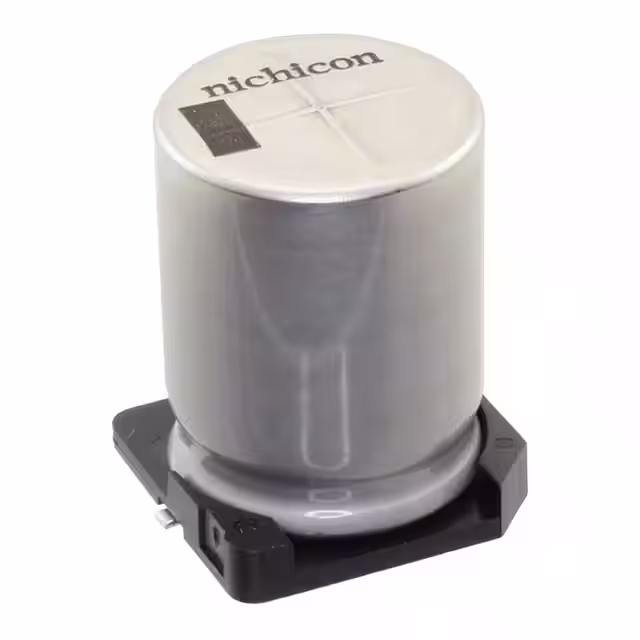

UCZ1J561MNQ1MSCAP ALUM 560UF 20% 63V SMD Nichicon |
145 |
|
Datasheet |
UCZ | Tape & Reel (TR) | Not For New Designs | 560 µF | ±20% | 70mOhm @ 100kHz | 4000 Hrs @ 125°C | -40°C ~ 125°C | 0.673" L x 0.673" W (17.10mm x 17.10mm) | Polar | - | 63 V | General Purpose | 1.25 A @ 120 Hz | 0.886" (22.50mm) | 2.5 A @ 100 kHz | Surface Mount | 0.630" Dia (16.00mm) | - | - | |
|
UBW1C222MHDCAP ALUM 2200UF 20% 16V RADIAL Nichicon |
69 |
|
Datasheet |
UBW | Bulk | Active | 2200 µF | ±20% | - | 3000 Hrs @ 135°C | -55°C ~ 135°C | - | Polar | AEC-Q200 | 16 V | Automotive | 1.541 A @ 120 Hz | 1.063" (27.00mm) | 2.3 A @ 100 kHz | Through Hole | 0.630" Dia (16.00mm) | 24 mOhms | 0.295" (7.50mm) | |
|
|
UPM1C472MHDCAP ALUM 4700UF 20% 16V RADIAL Nichicon |
66 |
|
Datasheet |
UPM | Bulk | Not For New Designs | 4700 µF | ±20% | - | 5000 Hrs @ 105°C | -55°C ~ 105°C | - | Polar | AEC-Q200 | 16 V | Automotive | 2.49 A @ 120 Hz | 1.476" (37.50mm) | 2.77 A @ 10 kHz | Through Hole | 0.630" Dia (16.00mm) | 20 mOhms | 0.295" (7.50mm) | |
|

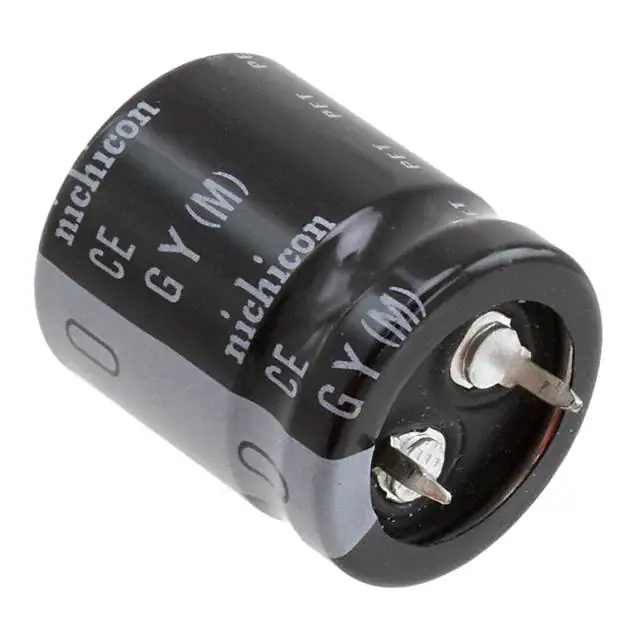

LGY1K821MELZ25CAP ALUM 820UF 20% 80V SNAP TH Nichicon |
100 |
|
Datasheet |
LGY | Bulk | Active | 820 µF | ±20% | - | 5000 Hrs @ 105°C | -40°C ~ 105°C | - | Polar | - | 80 V | General Purpose | 1.2 A @ 120 Hz | 1.063" (27.00mm) | 1.38 A @ 50 kHz | Through Hole | 0.866" Dia (22.00mm) | - | 0.394" (10.00mm) | |
|
|

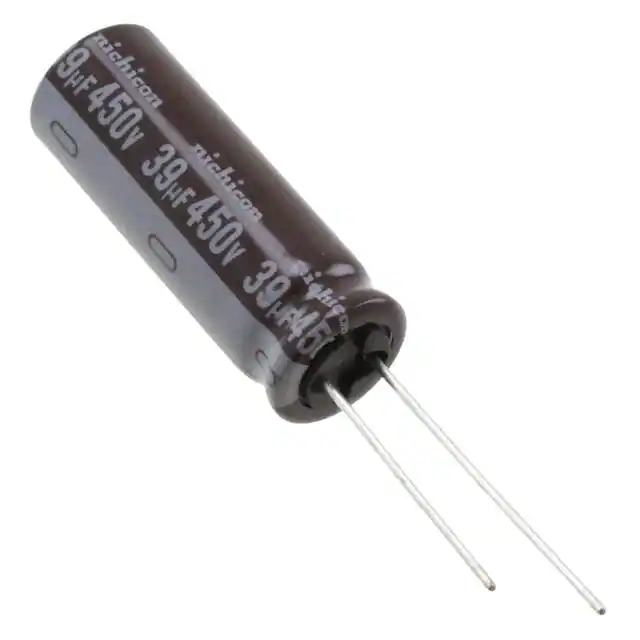

UCY2W390MHDCAP ALUM 39UF 20% 450V RADIAL TH Nichicon |
51 |
|
Datasheet |
UCY | Bulk | Active | 39 µF | ±20% | - | 12000 Hrs @ 105°C | -40°C ~ 105°C | - | Polar | AEC-Q200 | 450 V | General Purpose | 460 mA @ 120 Hz | 1.476" (37.50mm) | 920 mA @ 100 kHz | Through Hole | 0.492" Dia (12.50mm) | - | 0.197" (5.00mm) | |
|
UCP2G560MHDCAP ALUM 56UF 20% 400V RADIAL TH Nichicon |
82 |
|
Datasheet |
UCP | Bulk | Active | 56 µF | ±20% | - | 10000 Hrs @ 105°C | -25°C ~ 105°C | - | Polar | - | 400 V | General Purpose | 470 mA @ 120 Hz | 1.319" (33.50mm) | 705 mA @ 100 kHz | Through Hole | 0.492" Dia (12.50mm) | - | 0.197" (5.00mm) | |
|
UVK2D221MHDCAP ALUM 220UF 20% 200V RADIAL Nichicon |
53 |
|
Datasheet |
UVK | Bulk | Active | 220 µF | ±20% | - | 2000 Hrs @ 85°C | -40°C ~ 85°C | - | Polar | - | 200 V | General Purpose | 700 mA @ 120 Hz | 1.476" (37.50mm) | 1.12 A @ 10 kHz | Through Hole | 0.630" Dia (16.00mm) | - | 0.295" (7.50mm) | |
|
UUJ2E470MNJ1MSCAP ALUM 47UF 20% 250V SMD Nichicon |
62 |
|
Datasheet |
UUJ | Tape & Reel (TR) | Active | 47 µF | ±20% | - | 5000 Hrs @ 105°C | -40°C ~ 105°C | 0.752" L x 0.752" W (19.10mm x 19.10mm) | Polar | AEC-Q200 | 250 V | General Purpose | 280 mA @ 120 Hz | 0.886" (22.50mm) | 448 mA @ 10 kHz | Surface Mount | 0.709" Dia (18.00mm) | - | - | |
|
UUG1C472MNJ1MSCAP ALUM 4700UF 20% 16V SMD Nichicon |
27 |
|
Datasheet |
UUG | Tape & Reel (TR) | Active | 4700 µF | ±20% | - | 2000 Hrs @ 85°C | -40°C ~ 85°C | 0.752" L x 0.752" W (19.10mm x 19.10mm) | Polar | AEC-Q200 | 16 V | General Purpose | 1.75 A @ 120 Hz | 0.886" (22.50mm) | 2.0125 A @ 10 kHz | Surface Mount | 0.709" Dia (18.00mm) | - | - | |
|
UVK1A223MHDCAP ALUM 22000UF 20% 10V RADIAL Nichicon |
91 |
|
Datasheet |
UVK | Bulk | Active | 22000 µF | ±20% | - | 2000 Hrs @ 85°C | -40°C ~ 85°C | - | Polar | - | 10 V | General Purpose | 3.4 A @ 120 Hz | 1.654" (42.00mm) | 3.91 A @ 10 kHz | Through Hole | 0.709" Dia (18.00mm) | - | 0.295" (7.50mm) |
