| Photo | Mfr. Part # | Availability | Quantity | Datasheet | Package/Case | Series | Packaging | Part Status | Capacitance | Tolerance | ESR (Equivalent Series Resistance) | Lifetime @ Temp. | Operating Temperature | Surface Mount Land Size | Polarization | Ratings | Voltage - Rated | Part Applications | Ripple Current @ Low Frequency | Height - Seated (Max) | Ripple Current @ High Frequency | Mounting Style | Size / Dimension | Impedance | Lead Spacing |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
MAL211063602E3CAP ALUM 6000UF 250V SCREW CHAS Vishay Beyschlag/Draloric/BC Components |
3,162 |
|
Datasheet |
110 PHT-ST | Bulk | Active | 6000 µF | -10%, +30% | 17.6mOhm @ 100Hz | 10000 Hrs @ 85°C | -40°C ~ 85°C | - | Polar | - | 250 V | General Purpose | - | 5.748" (146.00mm) | - | Chassis Mount | 2.992" Dia (76.00mm) | 11.5 mOhms | 1.252" (31.80mm) | |
|
MAL210273682E3CAP ALUM 6800UF 20% 250V SCREW Vishay Beyschlag/Draloric/BC Components |
4,532 |
|
Datasheet |
102 PHR-ST | Bulk | Active | 6800 µF | ±20% | 21mOhm @ 100Hz | 10000 Hrs @ 85°C | -40°C ~ 85°C | - | Polar | - | 250 V | General Purpose | 18.1 A @ 100 Hz | 4.398" (111.70mm) | - | Chassis Mount | 2.992" Dia (76.00mm) | 14 mOhms | 1.252" (31.80mm) | |
|
|
MAL210148473E3CAP ALUM 47000UF 20% 63V SCREW Vishay Beyschlag/Draloric/BC Components |
3,697 |
|
Datasheet |

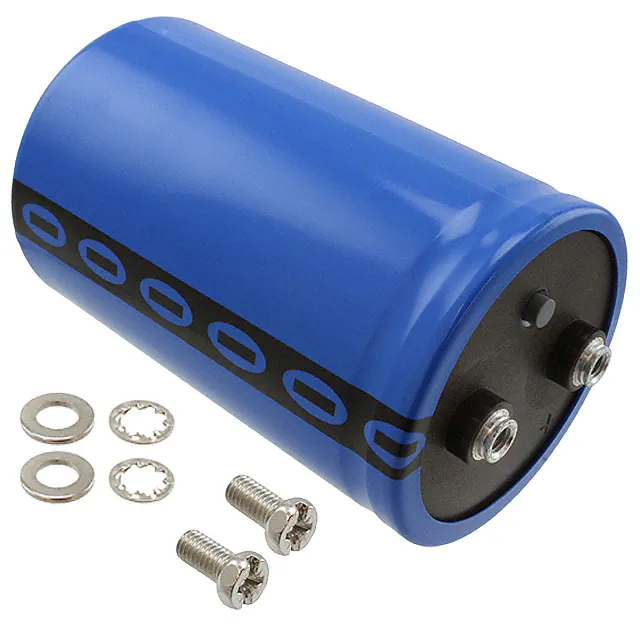

101 PHR-ST | Bulk | Active | 47000 µF | ±20% | 8mOhm @ 100Hz | 15000 Hrs @ 85°C | -40°C ~ 85°C | - | Polar | - | 63 V | General Purpose | 18.6 A @ 100 Hz | 4.398" (111.70mm) | - | Chassis Mount | 2.992" Dia (76.00mm) | 6 mOhms | 1.252" (31.80mm) | |
|
|
MAL210188473E3CAP ALUM 47000UF 20% 63V SCREW Vishay Beyschlag/Draloric/BC Components |
2,890 |
|
Datasheet |
101 PHR-ST | Bulk | Active | 47000 µF | ±20% | 8mOhm @ 100Hz | 15000 Hrs @ 85°C | -40°C ~ 85°C | - | Polar | - | 63 V | General Purpose | 18.6 A @ 100 Hz | 4.398" (111.70mm) | - | Chassis Mount | 2.992" Dia (76.00mm) | 6 mOhms | 1.252" (31.80mm) | |
|
MAL210217222E3CAP ALUM 2200UF 20% 450V SCREW Vishay Beyschlag/Draloric/BC Components |
4,570 |
|
Datasheet |
102 PHR-ST | Bulk | Active | 2200 µF | ±20% | 55mOhm | 10000 Hrs @ 85°C | -40°C ~ 85°C | - | - | - | 450 V | General Purpose | - | 4.165" (105.80mm) | 15.15 A @ 10 kHz | Chassis Mount | 2.559" Dia (65.00mm) | 35 mOhms | 1.122" (28.50mm) | |
|
MAL210257222E3CAP ALUM 2200UF 20% 450V SCREW Vishay Beyschlag/Draloric/BC Components |
2,458 |
|
Datasheet |
102 PHR-ST | Bulk | Active | 2200 µF | ±20% | 55mOhm @ 100Hz | 10000 Hrs @ 85°C | -40°C ~ 85°C | - | Polar | - | 450 V | General Purpose | 10.1 A @ 100 Hz | 4.358" (110.70mm) | - | Chassis Mount | 2.559" Dia (65.00mm) | 35 mOhms | 1.122" (28.50mm) | |
|
MAL250075472E3CAP ALUM 4700UF 20% 350V SCREW Vishay Beyschlag/Draloric/BC Components |
3,537 |
|
- |
500 PGP-ST | Box | Active | 4700 µF | ±20% | 25mOhm @ 100Hz | 5000 Hrs @ 85°C | -40°C ~ 85°C | - | Polar | - | 350 V | General Purpose | 11.6 A @ 100 Hz | 4.165" (105.80mm) | 17.4 A @ 10 kHz | Chassis Mount | 2.559" Dia (65.00mm) | 17 mOhms | 1.122" (28.50mm) | |
|
MAL250139222E3CAP ALUM 2200UF 20% 500V SCREW Vishay Beyschlag/Draloric/BC Components |
4,700 |
|
Datasheet |
501 PGM-ST | Box | Active | 2200 µF | ±20% | 108mOhm @ 100Hz | 5000 Hrs @ 85°C | -25°C ~ 85°C | - | Polar | - | 500 V | General Purpose | 9.4 A @ 100 Hz | - | 14.1 A @ 10 kHz | Chassis Mount | 2.559" Dia (65.00mm) | 87 mOhms | 1.122" (28.50mm) | |
|
MAL250179222E3CAP ALUM 2200UF 20% 500V SCREW Vishay Beyschlag/Draloric/BC Components |
4,465 |
|
Datasheet |
501 PGM-ST | Box | Active | 2200 µF | ±20% | 108mOhm @ 100Hz | 5000 Hrs @ 85°C | -25°C ~ 85°C | - | Polar | - | 500 V | General Purpose | 9.4 A @ 100 Hz | - | 14.1 A @ 10 kHz | Chassis Mount | 2.559" Dia (65.00mm) | 87 mOhms | 1.122" (28.50mm) | |
|
MAL250034332E3CAP ALUM 3300UF 20% 420V SCREW Vishay Beyschlag/Draloric/BC Components |
3,500 |
|
Datasheet |
500 PGP-ST | Bulk | Active | 3300 µF | ±20% | 33mOhm @ 120Hz | 3000 Hrs @ 85°C | -40°C ~ 85°C | - | Polar | - | 420 V | General Purpose | 24.6 A @ 120 Hz | 4.358" (110.70mm) | - | Chassis Mount | 2.559" Dia (65.00mm) | 24 mOhms | 1.122" (28.50mm) |
