| Photo | Mfr. Part # | Availability | Quantity | Datasheet | Package/Case | Series | Packaging | Part Status | Capacitance | Tolerance | ESR (Equivalent Series Resistance) | Lifetime @ Temp. | Operating Temperature | Surface Mount Land Size | Polarization | Ratings | Voltage - Rated | Part Applications | Ripple Current @ Low Frequency | Height - Seated (Max) | Ripple Current @ High Frequency | Mounting Style | Size / Dimension | Impedance | Lead Spacing |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
EKMZ451VSN391MR35SCAP ALUM 390UF 20% 450V SNAP TH Chemi-Con |
86 |
|
Datasheet |
KMZ | Box | Active | 390 µF | ±20% | - | 2000 Hrs @ 105°C | -40°C ~ 105°C | - | Polar | - | 450 V | General Purpose | 1.59 A @ 120 Hz | 1.476" (37.50mm) | 2.274 A @ 50 kHz | Through Hole | 1.181" Dia (30.00mm) | - | 0.394" (10.00mm) | |
|
ESMR451VSN471MR40SCAP ALUM 470UF 20% 450V SNAP TH Chemi-Con |
41 |
|
Datasheet |
SMR | Bulk | Active | 470 µF | ±20% | - | 2000 Hrs @ 85°C | -25°C ~ 85°C | - | Polar | - | 450 V | General Purpose | 2.66 A @ 120 Hz | 1.673" (42.50mm) | 3.8038 A @ 50 kHz | Through Hole | 1.181" Dia (30.00mm) | - | 0.394" (10.00mm) | |
|
EKMS401VSN471MA30SCAP ALUM 470UF 20% 400V SNAP TH Chemi-Con |
56 |
|
Datasheet |
KMS | Bulk | Active | 470 µF | ±20% | - | 3000 Hrs @ 105°C | -25°C ~ 105°C | - | Polar | - | 400 V | General Purpose | 1.85 A @ 120 Hz | 1.260" (32.00mm) | 2.6455 A @ 50 kHz | Through Hole | 1.378" Dia (35.00mm) | - | 0.394" (10.00mm) | |
|
ELXS201VSN152MR45SCAP ALUM 1500UF 20% 200V SNAP TH Chemi-Con |
43 |
|
Datasheet |
LXS | Bulk | Active | 1500 µF | ±20% | - | 5000 Hrs @ 105°C | -25°C ~ 105°C | - | Polar | - | 200 V | General Purpose | 3.34 A @ 120 Hz | 1.870" (47.50mm) | 5.01 A @ 50 kHz | Through Hole | 1.181" Dia (30.00mm) | - | 0.394" (10.00mm) | |
|
EKMH350VSN153MR45UCAP ALUM 15000UF 20% 35V SNAP TH Chemi-Con |
14 |
|
Datasheet |
KMH | Bulk | Active | 15000 µF | ±20% | 28mOhm @ 120Hz | 2000 Hrs @ 105°C | -40°C ~ 105°C | - | Polar | - | 35 V | General Purpose | 3.72 A @ 120 Hz | 1.850" (47.00mm) | 4.0176 A @ 100 kHz | Through Hole | 1.181" Dia (30.00mm) | - | 0.394" (10.00mm) | |
|
EKMZ421VSN681MR50SCAP ALUM 680UF 20% 420V SNAP TH Chemi-Con |
9 |
|
Datasheet |
KMZ | Box | Active | 680 µF | ±20% | - | 2000 Hrs @ 105°C | -40°C ~ 105°C | - | Polar | - | 420 V | General Purpose | 2.25 A @ 120 Hz | 2.067" (52.50mm) | 3.218 A @ 50 kHz | Through Hole | 1.181" Dia (30.00mm) | - | 0.394" (10.00mm) | |
|

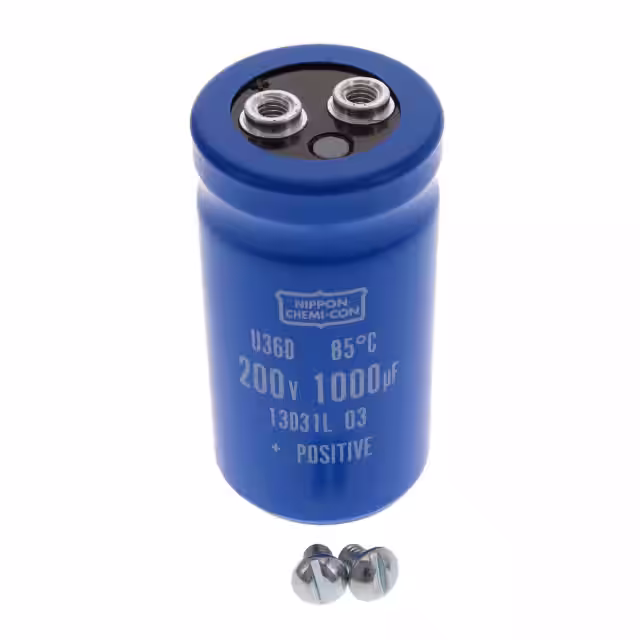

E36D201LPN102TA67UCAP ALUM 1000UF 200V SCREW CHAS Chemi-Con |
69 |
|
Datasheet |
U36D | Bulk | Active | 1000 µF | -10%, +50% | - | 2000 Hrs @ 85°C | -40°C ~ 85°C | - | Polar | - | 200 V | General Purpose | - | 2.625" (66.68mm) | - | Chassis Mount | 1.375" Dia (34.93mm) | - | 0.500" (12.70mm) | |
|
E36D451HPN222MDA5UCAP ALUM 2200UF 20% 450V SCREW Chemi-Con |
40 |
|
Datasheet |
U36D | Bulk | Active | 2200 µF | ±20% | 114.5mOhm @ 120Hz | 2000 Hrs @ 85°C | -40°C ~ 85°C | - | Polar | - | 450 V | General Purpose | 6.86 A @ 120 Hz | 4.125" (104.78mm) | 9.604 A @ 3 kHz | Chassis Mount | 2.500" Dia (63.50mm) | - | 1.126" (28.60mm) | |
|
E32D161HPN223MEB7UCAP ALUM 22000UF 20% 160V SCREW Chemi-Con |
18 |
|
Datasheet |
U32D | Bulk | Active | 22000 µF | ±20% | 11.3mOhm @ 120Hz | 2000 Hrs @ 105°C | -40°C ~ 105°C | - | Polar | - | 160 V | General Purpose | 24.09 A @ 120 Hz | 4.625" (117.48mm) | 32.0397 A @ 50 kHz | Chassis Mount | 3.000" Dia (76.20mm) | - | 1.250" (31.75mm) | |
|
E36D201HPN183MEB7UCAP ALUM 18000UF 20% 200V SCREW Chemi-Con |
19 |
|
Datasheet |
U36D | Bulk | Active | 18000 µF | ±20% | 12.4mOhm @ 120Hz | 2000 Hrs @ 85°C | -40°C ~ 85°C | - | Polar | - | 200 V | General Purpose | 19.64 A @ 120 Hz | 4.625" (117.48mm) | 27.496 A @ 3 kHz | Chassis Mount | 3.000" Dia (76.20mm) | - | 1.252" (31.80mm) |
