| Photo | Mfr. Part # | Availability | Quantity | Datasheet | Package/Case | Series | Packaging | Part Status | Capacitance | Tolerance | ESR (Equivalent Series Resistance) | Lifetime @ Temp. | Operating Temperature | Surface Mount Land Size | Polarization | Ratings | Voltage - Rated | Part Applications | Ripple Current @ Low Frequency | Height - Seated (Max) | Ripple Current @ High Frequency | Mounting Style | Size / Dimension | Impedance | Lead Spacing |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
ESMH160VSN683MA50TCAP ALUM 68000UF 20% 16V SNAP TH Chemi-Con |
3,371 |
|
Datasheet |
SMH | Bulk | Obsolete | 68000 µF | ±20% | 10mOhm @ 120Hz | 2000 Hrs @ 85°C | -40°C ~ 85°C | - | Polar | - | 16 V | General Purpose | 8.63 A @ 120 Hz | 1.969" (50.00mm) | 9.3204 A @ 100 kHz | Through Hole | 1.378" Dia (35.00mm) | - | 0.394" (10.00mm) | |
|
|

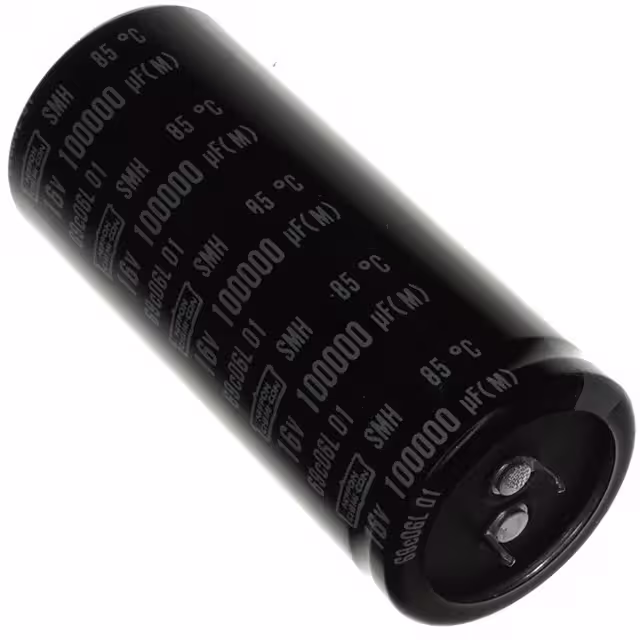

ESMH160VSN104MA80TCAP ALUM 100000UF 20% 16V SNAP Chemi-Con |
4,242 |
|
Datasheet |
SMH | Bulk | Obsolete | 100000 µF | ±20% | 9mOhm @ 120Hz | 2000 Hrs @ 85°C | -40°C ~ 85°C | - | Polar | - | 16 V | General Purpose | 11.67 A @ 120 Hz | - | 12.6036 A @ 100 kHz | Through Hole | 1.378" Dia (35.00mm) | - | 0.394" (10.00mm) | |
|
ESMH250VSN562MP25TCAP ALUM 5600UF 20% 25V SNAP TH Chemi-Con |
3,094 |
|
Datasheet |
SMH | Bulk | Obsolete | 5600 µF | ±20% | 89mOhm @ 120Hz | 2000 Hrs @ 85°C | -40°C ~ 85°C | - | Polar | - | 25 V | General Purpose | 2.21 A @ 120 Hz | 0.984" (25.00mm) | 2.3868 A @ 100 kHz | Through Hole | 0.866" Dia (22.00mm) | - | 0.394" (10.00mm) | |
|
ESMH250VSN682MP30TCAP ALUM 6800UF 20% 25V SNAP TH Chemi-Con |
3,748 |
|
Datasheet |
SMH | Bulk | Obsolete | 6800 µF | ±20% | 73mOhm @ 120Hz | 2000 Hrs @ 85°C | -40°C ~ 85°C | - | Polar | - | 25 V | General Purpose | 2.4 A @ 120 Hz | 1.181" (30.00mm) | 2.592 A @ 100 kHz | Through Hole | 0.866" Dia (22.00mm) | - | 0.394" (10.00mm) | |
|
ESMH250VSN682MQ25TCAP ALUM 6800UF 20% 25V SNAP TH Chemi-Con |
4,455 |
|
Datasheet |
SMH | Bulk | Obsolete | 6800 µF | ±20% | 73mOhm @ 120Hz | 2000 Hrs @ 85°C | -40°C ~ 85°C | - | Polar | - | 25 V | General Purpose | 2.56 A @ 120 Hz | 0.984" (25.00mm) | 2.7648 A @ 100 kHz | Through Hole | 1.000" Dia (25.40mm) | - | 0.394" (10.00mm) | |
|
ESMH250VSN822MP35TCAP ALUM 8200UF 20% 25V SNAP TH Chemi-Con |
3,030 |
|
Datasheet |
SMH | Bulk | Obsolete | 8200 µF | ±20% | 61mOhm @ 120Hz | 2000 Hrs @ 85°C | -40°C ~ 85°C | - | Polar | - | 25 V | General Purpose | 2.72 A @ 120 Hz | 1.378" (35.00mm) | 2.9376 A @ 100 kHz | Through Hole | 0.866" Dia (22.00mm) | - | 0.394" (10.00mm) | |
|
ESMH250VSN103MP40TCAP ALUM 10000UF 20% 25V SNAP TH Chemi-Con |
2,788 |
|
Datasheet |
SMH | Bulk | Obsolete | 10000 µF | ±20% | 50mOhm @ 120Hz | 2000 Hrs @ 85°C | -40°C ~ 85°C | - | Polar | - | 25 V | General Purpose | 3.09 A @ 120 Hz | 1.575" (40.00mm) | 3.3372 A @ 100 kHz | Through Hole | 0.866" Dia (22.00mm) | - | 0.394" (10.00mm) | |
|
ESMH250VSN103MQ30TCAP ALUM 10000UF 20% 25V SNAP TH Chemi-Con |
2,851 |
|
Datasheet |
SMH | Bulk | Obsolete | 10000 µF | ±20% | 50mOhm @ 120Hz | 2000 Hrs @ 85°C | -40°C ~ 85°C | - | Polar | - | 25 V | General Purpose | 3.12 A @ 120 Hz | 1.181" (30.00mm) | 3.3696 A @ 100 kHz | Through Hole | 1.000" Dia (25.40mm) | - | 0.394" (10.00mm) | |
|
ESMH250VSN123MP45TCAP ALUM 12000UF 20% 25V SNAP TH Chemi-Con |
3,890 |
|
Datasheet |
SMH | Bulk | Obsolete | 12000 µF | ±20% | 41mOhm @ 120Hz | 2000 Hrs @ 85°C | -40°C ~ 85°C | - | Polar | - | 25 V | General Purpose | 3.48 A @ 120 Hz | 1.772" (45.00mm) | 3.7584 A @ 100 kHz | Through Hole | 0.866" Dia (22.00mm) | - | 0.394" (10.00mm) | |
|
ESMH250VSN123MQ35TCAP ALUM 12000UF 20% 25V SNAP TH Chemi-Con |
2,897 |
|
Datasheet |
SMH | Bulk | Obsolete | 12000 µF | ±20% | 41mOhm @ 120Hz | 2000 Hrs @ 85°C | -40°C ~ 85°C | - | Polar | - | 25 V | General Purpose | 3.43 A @ 120 Hz | 1.378" (35.00mm) | 3.7044 A @ 100 kHz | Through Hole | 1.000" Dia (25.40mm) | - | 0.394" (10.00mm) |
