| Photo | Mfr. Part # | Availability | Quantity | Datasheet | Package/Case | Series | Packaging | Part Status | Capacitance | Tolerance | ESR (Equivalent Series Resistance) | Lifetime @ Temp. | Operating Temperature | Surface Mount Land Size | Polarization | Ratings | Voltage - Rated | Part Applications | Ripple Current @ Low Frequency | Height - Seated (Max) | Ripple Current @ High Frequency | Mounting Style | Size / Dimension | Impedance | Lead Spacing |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

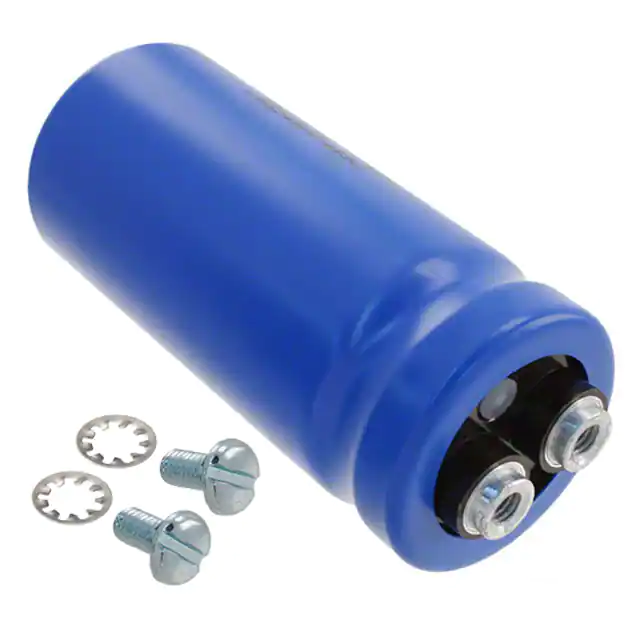

CGS222U075R2CCAP ALUM 2200UF 75V SCREW CHAS M Cornell Dubilier Knowles |
6 |
|
Datasheet |
CGS | Bulk | Active | 2200 µF | -10%, +75% | 41mOhm @ 120Hz | 2000 Hrs @ 85°C | -40°C ~ 85°C | - | Polar | - | 75 V | General Purpose | 4.2 A @ 120 Hz | 2.125" (53.98mm) | 5.46 A @ 10 kHz | Chassis Mount | 1.375" Dia (34.93mm) | - | - | |
|

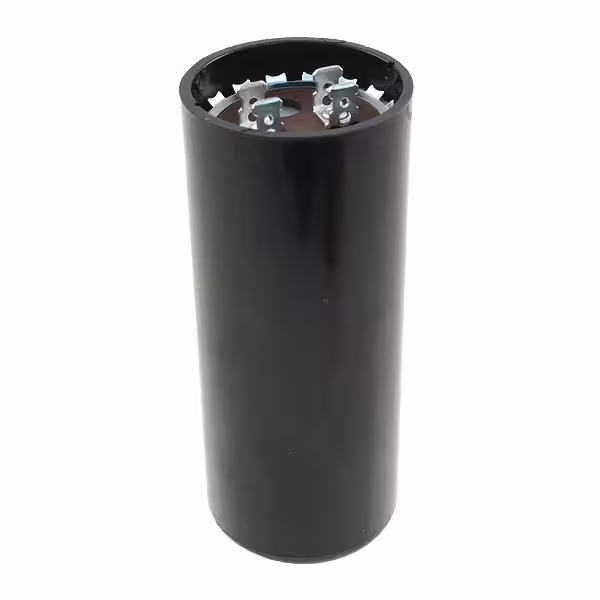

PSU54015BCAP ALUM 540UF 125V QC CHAS MT Cornell Dubilier Knowles |
2,097 |
|
Datasheet |
PSU | Bulk | Active | 540 µF | 0%, +20% | - | - | -40°C ~ 65°C | - | Bi-Polar | - | 125 V | Motor Start | - | 4.435" (112.65mm) | - | Chassis Mount | 1.813" Dia (46.05mm) | - | - | |
|
CGS902U100V5LCAP ALUM 9000UF 100V SCREW CHAS Cornell Dubilier Knowles |
32 |
|
Datasheet |
CGS | Bulk | Active | 9000 µF | -10%, +75% | 24mOhm @ 120Hz | 2000 Hrs @ 85°C | -40°C ~ 85°C | - | Polar | - | 100 V | General Purpose | 10.2 A @ 120 Hz | 5.625" (142.88mm) | 13.26 A @ 10 kHz | Chassis Mount | 2.000" Dia (50.80mm) | - | 0.875" (22.22mm) | |
|
|
500C451T450BB2BCAP ALUM 450UF 450V SCREW CHAS M Cornell Dubilier Knowles |
24 |
|
Datasheet |
500C | Bulk | Active | 450 µF | -10%, +50% | 306mOhm | 5000 Hrs @ 95°C | -40°C ~ 95°C | - | Polar | - | 450 V | General Purpose | - | 3.125" (79.38mm) | - | Chassis Mount | 2.000" Dia (50.80mm) | - | 0.874" (22.20mm) | |
|
DCMC612T300CD2DCAP ALUM 6100UF 300V SCREW CHAS Cornell Dubilier Knowles |
31 |
|
Datasheet |
DCMC | Bulk | Active | 6100 µF | -10%, +50% | - | 2000 Hrs @ 85°C | -40°C ~ 85°C | - | Polar | - | 300 V | General Purpose | - | 4.687" (119.05mm) | - | Chassis Mount | 2.500" Dia (63.50mm) | - | 1.125" (28.58mm) | |
|
CGS142T200V3CCAP ALUM 1400UF 200V SCREW CHAS Cornell Dubilier Knowles |
41 |
|
Datasheet |
CGS | Bulk | Active | 1400 µF | -10%, +50% | 81mOhm @ 120Hz | 2000 Hrs @ 85°C | -40°C ~ 85°C | - | Polar | - | 200 V | General Purpose | 4.4 A @ 120 Hz | 3.125" (79.38mm) | 6.6 A @ 10 kHz | Chassis Mount | 2.000" Dia (50.80mm) | - | - | |
|
CGS512U040R3CCAP ALUM 5100UF 40V SCREW CHAS M Cornell Dubilier Knowles |
7 |
|
Datasheet |
CGS | Bulk | Active | 5100 µF | -10%, +75% | 26mOhm @ 120Hz | 2000 Hrs @ 85°C | -40°C ~ 85°C | - | Polar | - | 40 V | General Purpose | 6.1 A @ 120 Hz | 3.125" (79.38mm) | 7.93 A @ 10 kHz | Chassis Mount | 1.370" Dia (34.80mm) | - | - | |
|
CG452U050V4CCAP ALUM 4500UF 50V SCREW CHAS M Cornell Dubilier Knowles |
4 |
|
Datasheet |
CG | Bulk | Active | 4500 µF | -10%, +75% | 26mOhm @ 120Hz | 2000 Hrs @ 85°C | -40°C ~ 85°C | - | Polar | - | 50 V | General Purpose | 8.6 A @ 120 Hz | 4.125" (104.78mm) | 9.89 A @ 10 kHz | Chassis Mount | 2.000" Dia (50.80mm) | - | - | |
|
CGS272T200V4CCAP ALUM 2700UF 200V SCREW CHAS Cornell Dubilier Knowles |
3,038 |
|
Datasheet |
CGS | Bulk | Active | 2700 µF | -10%, +50% | 48mOhm @ 120Hz | 2000 Hrs @ 85°C | -40°C ~ 85°C | - | Polar | - | 200 V | General Purpose | 6.4 A @ 120 Hz | 4.125" (104.78mm) | 9.6 A @ 10 kHz | Chassis Mount | 2.000" Dia (50.80mm) | - | - | |
|
PSU21630ACAP ALUM 216UF 330V QC CHAS MT Cornell Dubilier Knowles |
4 |
|
Datasheet |
PSU | Bulk | Active | 216 µF | 0%, +20% | - | - | -40°C ~ 65°C | - | Bi-Polar | - | 330 V | Motor Start | - | 4.375" (111.13mm) | - | Chassis Mount | 2.063" Dia (52.40mm) | - | - |
