| Photo | Mfr. Part # | Availability | Quantity | Datasheet | Package/Case | Series | Packaging | Part Status | Capacitance | Tolerance | ESR (Equivalent Series Resistance) | Lifetime @ Temp. | Operating Temperature | Surface Mount Land Size | Polarization | Ratings | Voltage - Rated | Part Applications | Ripple Current @ Low Frequency | Height - Seated (Max) | Ripple Current @ High Frequency | Mounting Style | Size / Dimension | Impedance | Lead Spacing |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
AFC337M35G24T-FCAP ALUM 330UF 20% 35V SMD Cornell Dubilier Knowles |
500 |
|
Datasheet |
AFC | Tape & Reel (TR) | Not For New Designs | 330 µF | ±20% | 600mOhm @ 120Hz | 1000 Hrs @ 105°C | -55°C ~ 105°C | 0.406" L x 0.406" W (10.30mm x 10.30mm) | Polar | AEC-Q200 | 35 V | Automotive, Bypass, Decoupling | 502.5 mA @ 120 Hz | 0.402" (10.20mm) | 670 mA @ 100 kHz | Surface Mount | 0.394" Dia (10.00mm) | 150 mOhms | - | |
|
|
476CKR160MCAP ALUM 47UF 20% 160V RADIAL TH Cornell Dubilier Knowles |
70 |
|
Datasheet |
CKR | Bulk | Active | 47 µF | ±20% | 7.055Ohm @ 120Hz | 2000 Hrs @ 85°C | -25°C ~ 85°C | - | Polar | - | 160 V | Bypass, Decoupling | 270 mA @ 120 Hz | 1.043" (26.50mm) | 486 mA @ 100 kHz | Through Hole | 0.492" Dia (12.50mm) | - | 0.197" (5.00mm) | |
|
381LX820M400J012CAP ALUM 82UF 20% 400V SNAP TH Cornell Dubilier Knowles |
3,641 |
|
Datasheet |
381LX | Bulk | Active | 82 µF | ±20% | - | 3000 Hrs @ 105°C | -25°C ~ 105°C | - | Polar | - | 400 V | General Purpose | 600 mA @ 120 Hz | 1.063" (27.00mm) | 900 mA @ 20 kHz | Through Hole | 0.984" Dia (25.00mm) | - | 0.394" (10.00mm) | |
|
|
SK220M350STCAP ALUM 22UF 20% 350V RADIAL TH Cornell Dubilier Knowles |
45 |
|
Datasheet |
SK | Bulk | Active | 22 µF | ±20% | 12.06Ohm @ 120Hz | 2000 Hrs @ 85°C | -25°C ~ 85°C | - | Polar | - | 350 V | General Purpose | 110 mA @ 120 Hz | 0.906" (23.00mm) | - | Through Hole | 0.512" Dia (13.00mm) | - | 0.197" (5.00mm) | |
|
381LX101M400H032CAP ALUM 100UF 20% 400V SNAP TH Cornell Dubilier Knowles |
4,185 |
|
Datasheet |
381LX | Bulk | Obsolete | 100 µF | ±20% | - | 3000 Hrs @ 105°C | -25°C ~ 105°C | - | Polar | - | 400 V | General Purpose | 700 mA @ 120 Hz | 1.457" (37.00mm) | 1 A @ 20 kHz | Through Hole | 0.866" Dia (22.00mm) | - | 0.394" (10.00mm) | |
|
381EL681M160J032CAP ALUM 680UF 20% 160V SNAP TH Cornell Dubilier Knowles |
4,448 |
|
Datasheet |
381EL | Bulk | Obsolete | 680 µF | ±20% | 260mOhm @ 120Hz | 7000 Hrs @ 105°C | -40°C ~ 105°C | - | Polar | - | 160 V | General Purpose | 1.7 A @ 120 Hz | 1.378" (35.00mm) | 2.38 A @ 20 kHz | Through Hole | 0.984" Dia (25.00mm) | - | 0.394" (10.00mm) | |
|
478LBA035M2BDCAP ALUM 4700UF 20% 35V SNAP TH Cornell Dubilier Knowles |
100 |
|
Datasheet |
LBA | Bulk | Active | 4700 µF | ±20% | 141.09mOhm @ 120Hz | 2000 Hrs @ 85°C | -40°C ~ 85°C | - | Polar | - | 35 V | General Purpose | 2.4 A @ 120 Hz | 1.260" (32.00mm) | 3 A @ 10 kHz | Through Hole | 0.866" Dia (22.00mm) | - | 0.394" (10.00mm) | |
|

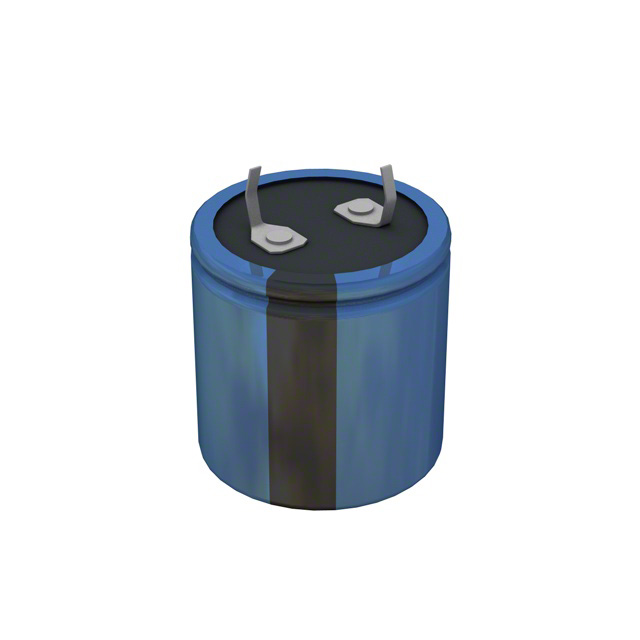

380LX681M160H042CAP ALUM 680UF 20% 160V SNAP TH Cornell Dubilier Knowles |
4,559 |
|
Datasheet |
380LX | Bulk | Active | 680 µF | ±20% | 296mOhm @ 120Hz | 3000 Hrs @ 85°C | -40°C ~ 85°C | - | Polar | - | 160 V | General Purpose | 2.36 A @ 120 Hz | 1.654" (42.00mm) | 2.39 A @ 20 kHz | Through Hole | 0.866" Dia (22.00mm) | - | 0.394" (10.00mm) | |
|
NLW1-25CAP ALUM 1UF 25V AXIAL TH Cornell Dubilier Knowles |
2,737 |
|
Datasheet |
NLW | Bulk | Obsolete | 1 µF | -10%, +75% | 200Ohm @ 120Hz | 1000 Hrs @ 105°C | -40°C ~ 105°C | - | Polar | - | 25 V | General Purpose | 20 mA @ 120 Hz | - | 23 mA @ 10 kHz | Through Hole | 0.280" Dia x 0.570" L (7.11mm x 14.49mm) | - | - | |
|
380LX680M500J022CAP ALUM 68UF 20% 500V SNAP Cornell Dubilier Knowles |
34 |
|
Datasheet |
380LX | Bulk | Active | 68 µF | ±20% | 2.08Ohm | 3000 Hrs @ 85°C | -25°C ~ 85°C | - | Polar | - | 500 V | General Purpose | - | 1.260" (32.00mm) | - | Through Hole | 0.984" Dia (25.00mm) | - | 0.394" (10.00mm) |
