| Photo | Mfr. Part # | Availability | Quantity | Datasheet | Series | Packaging | Part Status | RF Family/Standard | Frequency Group | Frequency Range | Antenna Type | Number of Bands | Mounting Style | VSWR | Return Loss | Frequency (Center/Band) | Gain | Power - Max | Qualification | Features | Height (Max) | Grade | Termination | Ingress Protection | Part Applications |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
1002428RF ANT 1.575GHZ CER PATCH PIN KYOCERA AVX |
2,872 |
|
Datasheet |
- | Bulk | Active | Navigation | UHF (1GHz ~ 2GHz) | 1.575GHz ~ 1.606GHz | Ceramic Patch | 2 | Adhesive | - | - | 1.575GHz | 5.26dBic, 4.25dBic, 3.46dBic | - | - | - | 0.157" (4.00mm) | - | Pin | - | GLONASS, GPS |
|

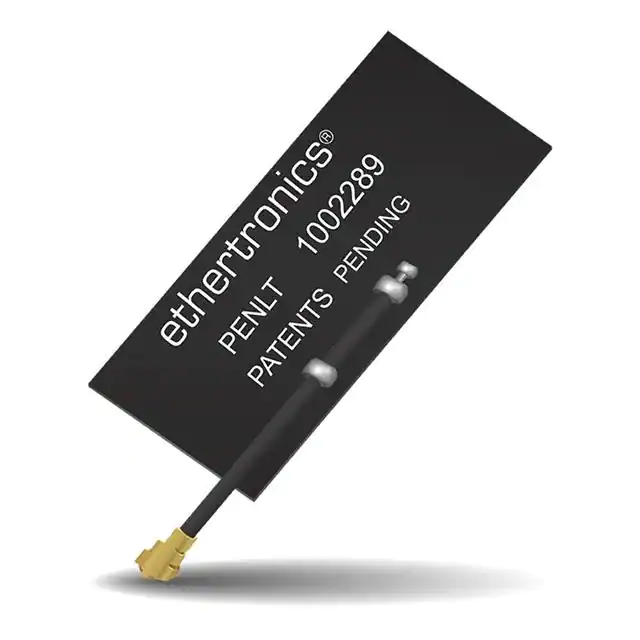

1002289F0AA10L0160ANTENNA ASSY, PENLT F0 160 KYOCERA AVX |
3,111 |
|
Datasheet |
- | Box | Active | Cellular | UHF (300MHz ~ 1GHz), UHF (2GHz ~ 3GHz) | 698MHz ~ 960MHz, 1.71GHz ~ 2.69GHz | PCB Trace | 2 | Adhesive | 2.5 | - | 829MHz, 2.2GHz | 2.9dBi, 4.3dBi | 2 W | - | Cable - 160mm | 0.008" (0.20mm) | - | U.FL | - | Cellular, LTE-M, NB-IoT, loRa, SigFox |
|

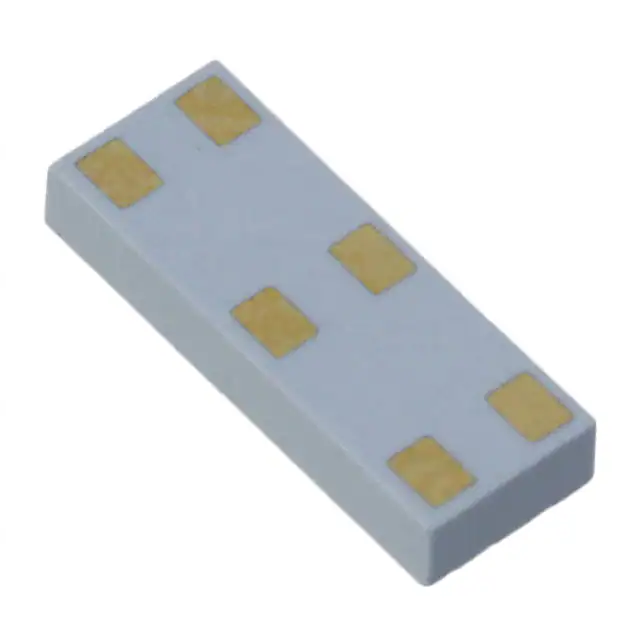

M830310-10KRF ANT 2.4GHZ CHIP SOLDER SMD KYOCERA AVX |
4,819 |
|
Datasheet |
Savvi™ | Tape & Reel (TR) | Not For New Designs | 802.15.4, Bluetooth, WiFi | UHF (2GHz ~ 3GHz) | 2.4GHz ~ 2.5GHz | Chip | 1 | Surface Mount | 2 | - | 2.4GHz | 1.39dBi | 500 mW | - | - | 0.051" (1.30mm) | - | Solder | - | Bluetooth, Wi-Fi, WLAN, Zigbee™ |
|

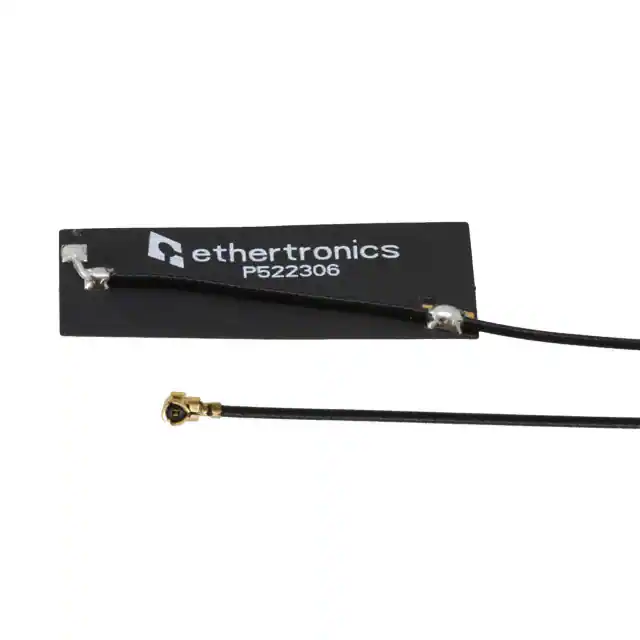

P522306RF ANT 850MHZ/900MHZ FLAT PATCH KYOCERA AVX |
4,316 |
|
Datasheet |
Prestta™ | Bulk | Active | Cellular | Wide Band | 824MHz ~ 960MHz, 1.71GHz ~ 2.17GHz | Flat Patch | 5 | Adhesive | 3 | - | 850MHz, 900MHz, 1.8GHz, 1.9GHz, 2.1GHz | 2.5dBi, 1.7dBi, 1.7dBi, 3.2dBi, 3.8dBi | 2 W | - | Cable - 200mm | 0.049" (1.25mm) | - | U.FL (UMCC), I-PEX MHF1 | - | CDMA, DCS, GSM, PCS, UMTS, WCDMA |
|

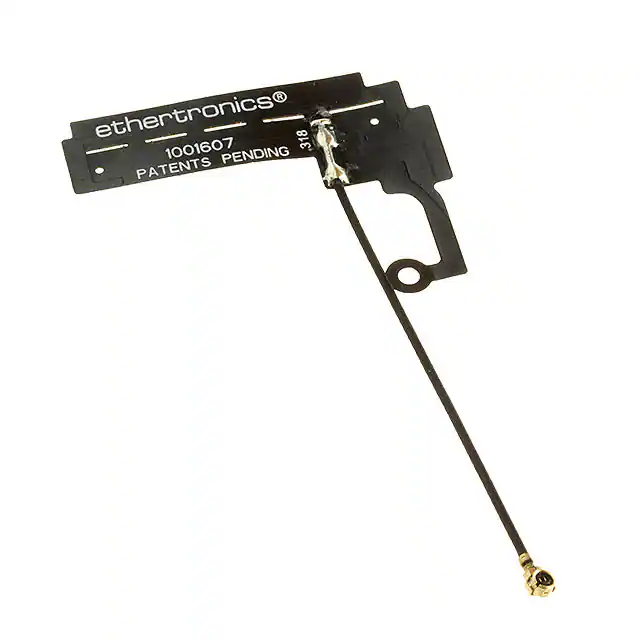

1001607RF ANT 850/900MHZ PCB TRACE 66MM KYOCERA AVX |
4,138 |
|
Datasheet |
Prestta™ | Bag | Active | Cellular | Wide Band | 824MHz ~ 960MHz, 1.71GHz ~ 2.17GHz | PCB Trace | 5 | Adhesive | 3 | - | 850MHz, 900MHz, 1.8GHz, 1.9GHz, 2.1GHz | - | 2 W | - | - | 0.049" (1.25mm) | - | - | - | CDMA, DCS, GSM, PCS, UMTS, WCDMA |
|
1005190F0-AS70L0050ANTENNA ASSY, UWB68 F0 0050 SMA KYOCERA AVX |
2,487 |
|
Datasheet |
- | Box | Active | - | SHF (f > 4GHz) | 6.5GHz ~ 8.5GHz | PCB Trace | 1 | Adhesive | 2 | - | 7.5GHz | 5.3dBi | 10 W | - | Cable - 50mm | 0.008" (0.20mm) | - | MHF | - | UWB |
|
1005190F0-AS70L0025ANTENNA ASSY, UWB68 F0 0025 SMA KYOCERA AVX |
4,730 |
|
Datasheet |
- | Box | Active | - | SHF (f > 4GHz) | 6.5GHz ~ 8.5GHz | PCB Trace | 1 | Adhesive | 2 | - | 7.5GHz | 5.3dBi | 10 W | - | Cable - 25mm | 0.008" (0.20mm) | - | MHF | - | UWB |
|
1005190F0-AS70L0075ANTENNA ASSY, UWB68 F0 0075 SMA KYOCERA AVX |
2,076 |
|
Datasheet |
- | Box | Active | - | SHF (f > 4GHz) | 6.5GHz ~ 8.5GHz | PCB Trace | 1 | Adhesive | 2 | - | 7.5GHz | 5.3dBi | 10 W | - | Cable - 75mm | 0.008" (0.20mm) | - | MHF | - | UWB |
|
1005190F0-AS70L0150ANTENNA ASSY, UWB68 F0 0150 SMA KYOCERA AVX |
4,932 |
|
Datasheet |
- | Box | Active | - | SHF (f > 4GHz) | 6.5GHz ~ 8.5GHz | PCB Trace | 1 | Adhesive | 2 | - | 7.5GHz | 5.3dBi | 10 W | - | Cable - 150mm | 0.008" (0.20mm) | - | MHF | - | UWB |
|
1005190F0-AS70L0200ANTENNA ASSY, UWB68 F0 0200 SMA KYOCERA AVX |
4,110 |
|
Datasheet |
- | Box | Active | - | SHF (f > 4GHz) | 6.5GHz ~ 8.5GHz | PCB Trace | 1 | Adhesive | 2 | - | 7.5GHz | 5.3dBi | 10 W | - | Cable - 200mm | 0.008" (0.20mm) | - | MHF | - | UWB |
