| Photo | Mfr. Part # | Availability | Quantity | Datasheet | Package/Case | Series | Packaging | Part Status | Capacitance | Tolerance | ESR (Equivalent Series Resistance) | Lifetime @ Temp. | Operating Temperature | Surface Mount Land Size | Polarization | Ratings | Voltage - Rated | Part Applications | Ripple Current @ Low Frequency | Height - Seated (Max) | Ripple Current @ High Frequency | Mounting Style | Size / Dimension | Impedance | Lead Spacing |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
UPJ1E392MHD6CAP ALUM 3900UF 20% 25V RADIAL Nichicon |
4 |
|
Datasheet |
UPJ | Bulk | Not For New Designs | 3900 µF | ±20% | - | 5000 Hrs @ 105°C | -55°C ~ 105°C | - | Polar | - | 25 V | General Purpose | 2.42 A @ 120 Hz | 1.457" (37.00mm) | 2.69 A @ 10 kHz | Through Hole | 0.709" Dia (18.00mm) | 26 mOhms | 0.295" (7.50mm) | |
|
|
UHW1C392MHD6CAP ALUM 3900UF 20% 16V RADIAL Nichicon |
1 |
|
Datasheet |
UHW | Bulk | Active | 3900 µF | ±20% | - | 10000 Hrs @ 105°C | -40°C ~ 105°C | - | Polar | - | 16 V | General Purpose | 2.681 A @ 120 Hz | 0.866" (22.00mm) | 3.575 A @ 100 kHz | Through Hole | 0.630" Dia (16.00mm) | 14 mOhms | 0.295" (7.50mm) | |
|
UKW1A472MHD1TOCAP ALUM 4700UF 20% 10V RADIAL Nichicon |
4,656 |
|
Datasheet |
UKW | Cut Tape (CT) | Not For New Designs | 4700 µF | ±20% | - | 2000 Hrs @ 85°C | -40°C ~ 85°C | - | Polar | - | 10 V | Audio | 1.8 A @ 120 Hz | 1.063" (27.00mm) | 2.07 A @ 10 kHz | Through Hole | 0.492" Dia (12.50mm) | - | 0.197" (5.00mm) | |
|
|
LGUW6121MELZCAP ALUM 120UF 20% 420V SNAP TH Nichicon |
4,681 |
|
Datasheet |
LGU | Bulk | Active | 120 µF | ±20% | - | 3000 Hrs @ 105°C | -25°C ~ 105°C | - | Polar | - | 420 V | General Purpose | 750 mA @ 120 Hz | 1.378" (35.00mm) | 1.0725 A @ 50 kHz | Through Hole | 0.866" Dia (22.00mm) | - | 0.394" (10.00mm) | |
|
|
UPM1H122MHD6CAP ALUM 1200UF 20% 50V RADIAL Nichicon |
12 |
|
Datasheet |
UPM | Bulk | Not For New Designs | 1200 µF | ±20% | - | 5000 Hrs @ 105°C | -55°C ~ 105°C | - | Polar | AEC-Q200 | 50 V | Automotive | 1.88 A @ 120 Hz | 1.319" (33.50mm) | 2.14 A @ 10 kHz | Through Hole | 0.709" Dia (18.00mm) | 31 mOhms | 0.295" (7.50mm) | |
|
LQSW6121MELZ30CAP ALUM 120UF 20% 420V SNAP TH Nichicon |
3,702 |
|
Datasheet |
LQS | Bulk | Active | 120 µF | ±20% | - | 3000 Hrs @ 105°C | -25°C ~ 105°C | - | Polar | - | 420 V | General Purpose | 810 mA @ 120 Hz | 1.260" (32.00mm) | 1.1583 A @ 50 kHz | Through Hole | 0.866" Dia (22.00mm) | - | 0.394" (10.00mm) | |
|
|
LGN2G151MELZ35CAP ALUM 150UF 20% 400V SNAP TH Nichicon |
2,265 |
|
Datasheet |
LGN | Bulk | Active | 150 µF | ±20% | - | 3000 Hrs @ 105°C | -25°C ~ 105°C | - | Polar | - | 400 V | General Purpose | 850 mA @ 120 Hz | 1.457" (37.00mm) | 1.2155 A @ 50 kHz | Through Hole | 0.866" Dia (22.00mm) | - | 0.394" (10.00mm) | |
|
|

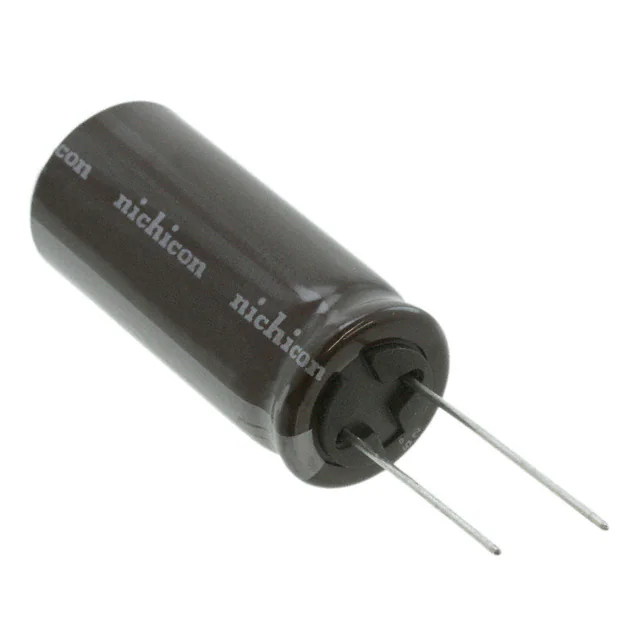

UPT2D391MHDCAP ALUM 390UF 20% 200V RADIAL Nichicon |
4,221 |
|
Datasheet |
UPT | Bulk | Active | 390 µF | ±20% | - | 5000 Hrs @ 105°C | -25°C ~ 105°C | - | Polar | - | 200 V | General Purpose | 1.13 A @ 120 Hz | 1.634" (41.50mm) | 1.808 A @ 10 kHz | Through Hole | 0.709" Dia (18.00mm) | - | 0.295" (7.50mm) | |
|
|
UPJ1H152MHDCAP ALUM 1500UF 20% 50V RADIAL Nichicon |
11 |
|
Datasheet |
UPJ | Bulk | Not For New Designs | 1500 µF | ±20% | - | 5000 Hrs @ 105°C | -55°C ~ 105°C | - | Polar | - | 50 V | General Purpose | 2.17 A @ 120 Hz | 1.634" (41.50mm) | 2.41 A @ 10 kHz | Through Hole | 0.630" Dia (16.00mm) | 26 mOhms | 0.295" (7.50mm) | |
|
|
LGU2P471MELZCAP ALUM 470UF 20% 220V SNAP TH Nichicon |
3,533 |
|
Datasheet |
LGU | Bulk | Active | 470 µF | ±20% | - | 3000 Hrs @ 105°C | -40°C ~ 105°C | - | Polar | - | 220 V | General Purpose | 1.45 A @ 120 Hz | 1.575" (40.00mm) | 2.175 A @ 50 kHz | Through Hole | 0.866" Dia (22.00mm) | - | 0.394" (10.00mm) |
